12UM 384x288 USB Output Modul Thermal Saiz Kompak
|
Nombor model |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
Modul Thermal |
||
|
Sensor imej |
VOX TROD PANAS FOCAL |
|
|
Maks. Resolusi |
384 × 288 |
|
|
Kadar bingkai |
Boleh laras, 6Hz hingga 50hz |
|
|
Selang piksel |
12μm |
|
|
Waveband respons |
8μm hingga 14μm |
|
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1.0 |
|
|
Lensa (panjang fokus) |
9.7mm |
15.4mm |
|
Nombor f |
F1.0 |
F1.0 |
|
IFOV |
1.2mrad |
0.8mrad |
|
Bidang pandangan (h × v) |
26.46 ° × 19.81 ° |
17 ° × 12.8 ° |
|
Min. Jarak fokus |
2m |
5m |
|
Pengukuran suhu |
||
|
Julat suhu |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|
|
Ketepatan suhu |
Maksimum (± 2 ° C, ± 2%) pada suhu ambien 25 ° C dan suhu objek melebihi 0 ° C |
|
|
Jarak suhu (berdasarkan 0.65 × 0.65m) |
10m (paling jauh) |
15m (paling jauh) |
|
Peraturan Thermography |
3 jenis peraturan pengukuran suhu, 21 peraturan (10 mata, 10 wilayah, dan 1 baris) |
|
|
Output data |
Data suhu 16bit |
|
|
Paparan imej |
||
|
Pelarasan kontras |
Ya |
|
|
Pelarasan kecerahan |
Ya |
|
|
Palet |
15 palet warna boleh laras, panas putih lalai |
|
|
Mod FFC (pembetulan medan rata) |
Auto, manual, pembetulan luaran |
|
|
Dde |
Ya |
|
|
Umum |
||
|
Antara muka perkakasan |
USB2.0 FPC |
|
|
Kuasa |
DC 5V ± 5% |
|
|
Penggunaan kuasa |
≤0.55w |
|
|
Getaran & Kejutan |
Getaran: getaran sinusoidal, 20 m/s ², 3 - paksi Kejutan: Half Sine Wave, 30 g/11 ms, 3 - Axis 6 - Way Way |
|
|

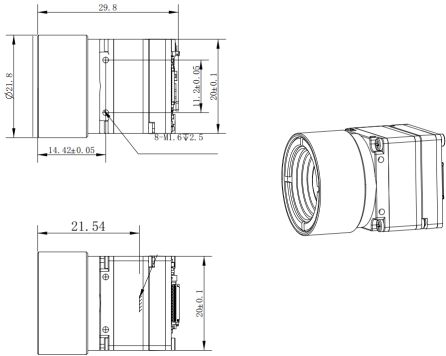

Dimensi |
29.8mm*20mm*20mm |
29.8mm*20mm*20mm |
|
Berat |
≤22g |
≤22g |
|
Suhu kerja |
- 40 ° C ~ 70 ° C. |
|
