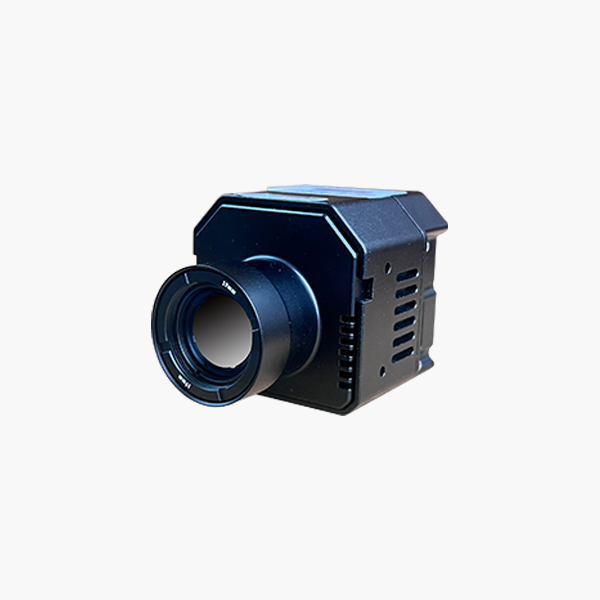

Modul kamera rangkaian termal 1280x1024 dengan lensa 25mm (19mm)
|
Model |
SG - TCM12N2 -25 |
SG - TCM12N2 -19 |
|
|
Sensor |
Sensor imej |
Microbolometer Vox yang tidak disenarai |
|
|
Resolusi |
1280 × 1024 |
||
|
Kadar bingkai |
50Hz |
||
|
Pixel Pitch |
12μm |
||
|
Julat spektrum |
8 ~ 14μm |
||
|
Netd |
≤35mk@25 ° C, F#1.0 |
||
|
Kanta |
Salutan |
DLC |
|
|
Panjang fokus |
25mm |
19mm |
|
|
Fokus |
Manual |
Manual |
|
|
Zum Digital |
8x |
8x |
|
|
Nilai f |
F1.0 |
F1.0 |
|
|
FOV |
34.15 ° × 27.61 ° |
44.02 ° × 35.84 ° |
|
|
Video |
Mampatan |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Mampatan audio |
AAC / MP2L2 |
||
|
Snapshot |
JPEG |
||
|
Resolusi |
Aliran Utama: 50fps@(1280 × 1024, 1280 × 720, 704 × 576, 704 × 480) |
||
|
Kadar bit video |
4kbps ~ 40Mbps |
||
|
Rangkaian |
Protokol Rangkaian |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Keselamatan rangkaian |
Pengesahan Pengguna, Penapisan IP/Mac, Penyulitan HTTPS, Kawalan Akses Rangkaian IEEE 802.1x |
||
|
Pelayar Web |
Iaitu, kelebihan, firefox, krom |
||
|
Pengguna |
Sehingga 20 pengguna, Tahap 2: Pentadbir, Pengguna |
||
|
Penyimpanan |
Kad Mikro SD/SDHC/SDXC (sehingga 1TB) Penyimpanan Edge, FTP, NAS |
||
|
Multicast |
Sokongan |
||
|
Kecerdasan |
Perlindungan perimeter |
Tripwire, pengesanan pagar salib, pencerobohan |
|
|
Analisis tingkah laku |
Objek terbengkalai, penyingkiran objek, cepat - bergerak, pengesanan orang ramai, pengesanan loitering, pengesanan tempat letak kereta |
||
|
Peristiwa |
Pengesanan gerakan, oklusi video, perubahan adegan, pengesanan audio, rangkaian terputus, konflik IP, akses haram, anomali penyimpanan |
||
|
Pengesanan Kebakaran |
Sokongan |
||
|
Antara muka |
Ethernet |
Port Ethernet 4Pin, 10m/100m Self - Adaptasi |
|
|
Penggera masuk/keluar |
1/1 |
||
|
Audio In/Out |
1/1 |
||
|
Antara muka kawalan |
1x TTL 3.3V (Visca Protocol), 1x RS485 (Pelco Protocol) (TTL 3.3V Pilihan) |
||
|
Output video |
Rangkaian |
||
|
Warna pseudo |
Putih panas, panas hitam, gabungan, besi merah, dll. 20 pilihan |
||
|
Mod FFC |
Auto / manual |
||
|
Tetapan imej |
Kecerahan, kontras, ketajaman, dan pengurangan bunyi temporal |
||
|
Eis |
Sokongan |
||
|
OSD |
Sokongan |
||
|
Flip |
Sokongan |
||
|
Cermin |
Sokongan |
||
|
Bekalan kuasa |
DC 12V, 1A |
||
|
Penggunaan kuasa |
≤3.8w |
||
|
Keadaan operasi |
- 30 ° C ~+60 ° C/20%hingga 80%RH |
||
|
Keadaan simpanan |
- 40 ° C ~+70 ° C/20% hingga 95% RH |
||
|
Tahap perlindungan lensa pertama |
IP67 |
||
|

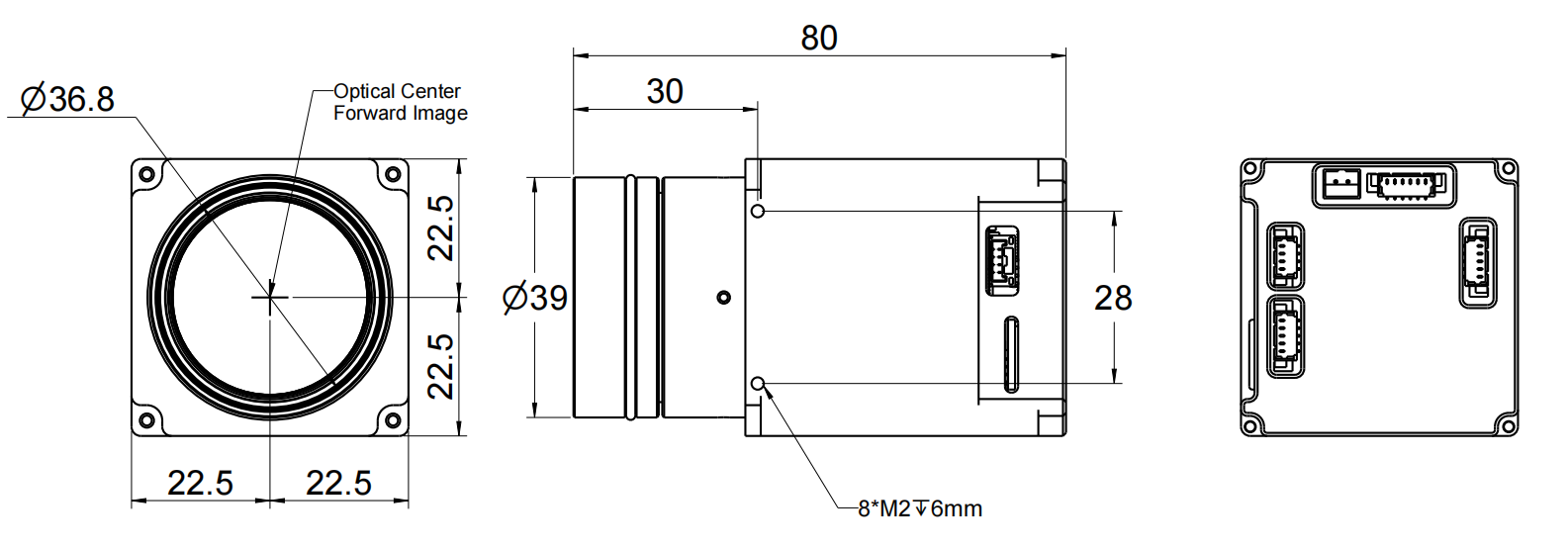

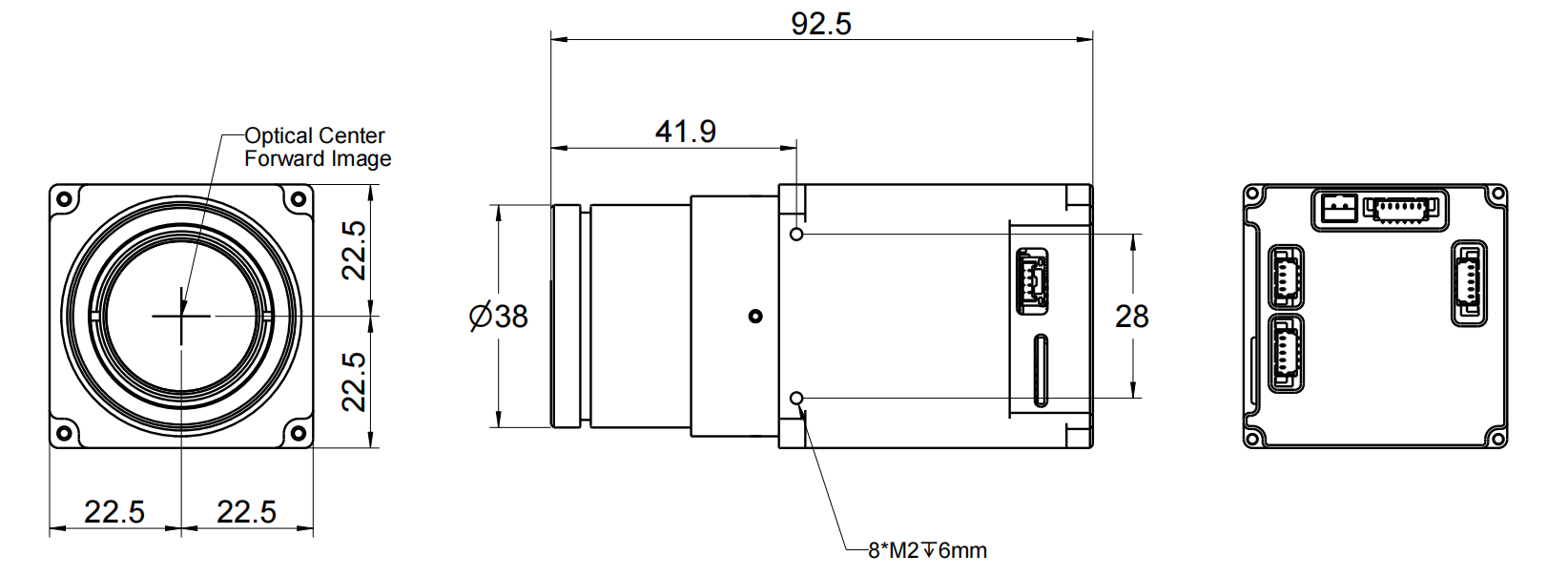

Dimensi (l*w*h) |
80*45*45mm |
92.5*45*45mm |
|
|
Berat |
Lebih kurang. 208g |
Lebih kurang. 260g |
|
Jarak DRI
Sasaran: Saiz manusia ialah 1.8m × 0.5m (saiz kritikal adalah 0.75m), saiz kenderaan adalah 1.4m × 4.0m (saiz kritikal adalah 2.3m); Saiz kebakaran ialah 0.13m × 0.13m (saiz kritikal ialah 0.13m).
Jarak pengesanan sasaran, pengiktirafan dan pengenalan dikira mengikut kriteria Johnson.
Jarak yang disyorkan pengesanan, pengiktirafan dan pengenalan adalah seperti berikut:
|
Kanta |
Detect |
|
Recognize |
Mengenal pastiy |
||||||
|
Kenderaan |
Manusia |
Api |
Kenderaan |
Manusia |
Api |
Kenderaan |
Manusia |
Api |
||
|
19mm |
2428m (7966ft) |
792m (2598ft) |
137m (499ft) |
607m (1991ft) |
198m (650 kaki) |
34m (112 kaki) |
303m (994ft) |
99m (325 kaki) |
17m (56 kaki) |
|
|
25mm |
3194m (10479ft) |
1042m (3419ft) |
181m (594ft) |
799m (2621ft) |
260m (853ft) |
45m (148ft) |
399m (1309ft) |
130m (427ft) |
23m (75 kaki) |
|
